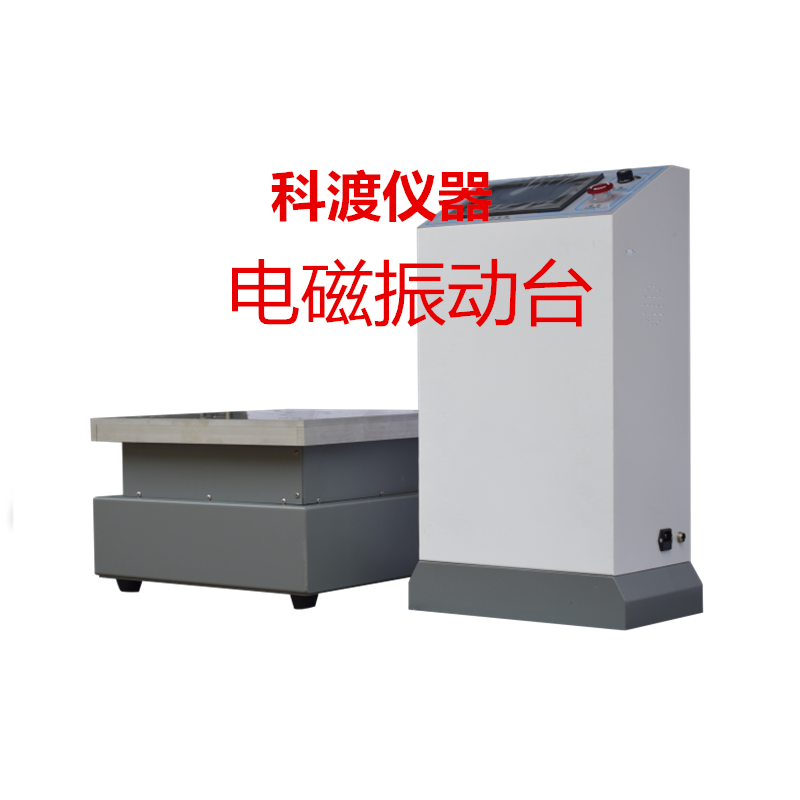

高频振动台(触摸屏控制)

触摸屏操作功能介绍

1测试界面

在测试界面时的按钮响应:

按钮“测试” ：执行测试；

按钮“停止” ：测试过程中点击此按钮暂停测试；

按钮“设置” ：进入测试前参数设置界面；

2设置界面

时间/次数：选择测试停机方式“时间”、“次数”，时间模式，测试时间达到设定值停止测试，次数模式，循环次数达到设定值

  结束测试；测试方法有6个阶段，点击测试，系统会从NO.1-NO.6进行依次循环测试；

NO.1 ON - NO.6 ON ：选择对应的阶段是否执行，不执行点击为“OFF”;

NO.1参数-NO.6参数：设置该阶段的测试参数；

按钮“默认设置”：设定的参数恢复出厂初始值；

按钮“校准” ：输入密码进入校准校准界面；

按钮“版本信息”：查看版本信息；

按钮“测试界面”：回到测试主页面。

3控制参数

振动反向：选择振动的工作方向；

运行模式：选择马达的工作模式，“定频”、“扫频定时”、“扫频计数”；

截止频率：设定扫频的最高运行频率；

开始频率：设定扫频的开始运行频率；

扫频上升时间：设定从开始频率到截止频率的时间；

扫频下降时间：设定从截止频率到开始频率的时间；

运行时间：设定改方向的运行时间，时间达到切换到另一个方向，只在“扫频计时”有效；

循环次数：设定该方向扫频的循环次数，只在“扫频计数”有效；

暂停时间：切换下一个运行动方向时的停止时间；
